Kartographie - Geobasis NRW

Die Bezirksregierung Köln bietet mit ihrem Geodatenzentrum vielfältige Dienste für Genealogie- und Geschichts-Interessierte an.

Geodatenzentrum
– Das Liegenschaftskataster NRW aus einer Hand
Die Geobasisdaten des Liegenschaftskatasters sind für räumliche Planungen in Verwaltung, Privatwirtschaft und Wissenschaft unerlässliche Grundlage.

Digitale Topographische Karten

Die Digitalen Topographischen Karten sind ortsbeschreibende Karten und geben die Erdoberfläche in ihrer natürlichen Gliederung und in den durch menschliches Handeln geprägten Erscheinungsformen wieder.
Die Digitalen Topographischen Karten (DTK) beschreiben die Erdoberfläche in ihrer natürlichen Gliederung und in den durch menschliches Handeln geprägten Erscheinungsformen. Sie zeichnen sich gegenüber anderen Karten dadurch aus, dass sie die Erdoberfläche gleichgewichtig und interessenneutral wiedergeben, ohne bestimmte Objekte besonders hervorzuheben. Die Digitalen Topographischen Karten dienen als Grundlage für viele kartographische Nutzungen.
In der Bundesrepublik Deutschland werden sieben Zielmaßstäbe unterschieden, die in Zuständigkeit der jeweiligen Länder bzw. des Bundes herausgegeben werden:

  • Digitale Topographische Karte 1 : 10 000 (DTK10)
  • Digitale Topographische Karte 1 : 25 000 (DTK25)
  • Digitale Topographische Karte 1 : 50 000 (DTK50)
  • Digitale Topographische Karte 1 : 100 000 (DTK100)
  • Digitale Topographische Karte 1 : 250 000 (DTK250)
  • Digitale Topographische Karte 1 : 500 000 (DTK500)
  • Digitale Topographische Karte 1 : 1 000 000 (DTK1000)

Für das Land Nordrhein-Westfalen werden von der Bezirksregierung Köln, Geobasis NRW, die Digitalen Topographischen Karten in den Maßstäben 1 : 10 000 bis 1 : 100 000 bearbeitet und bereitgestellt.
Die Digitalen Topographischen Karten in den Maßstäben 1 : 250 000 bis 1 : 1 000 000 werden durch das Bundesamt für Kartographie und Geodäsie, Frankfurt am Main herausgegeben.

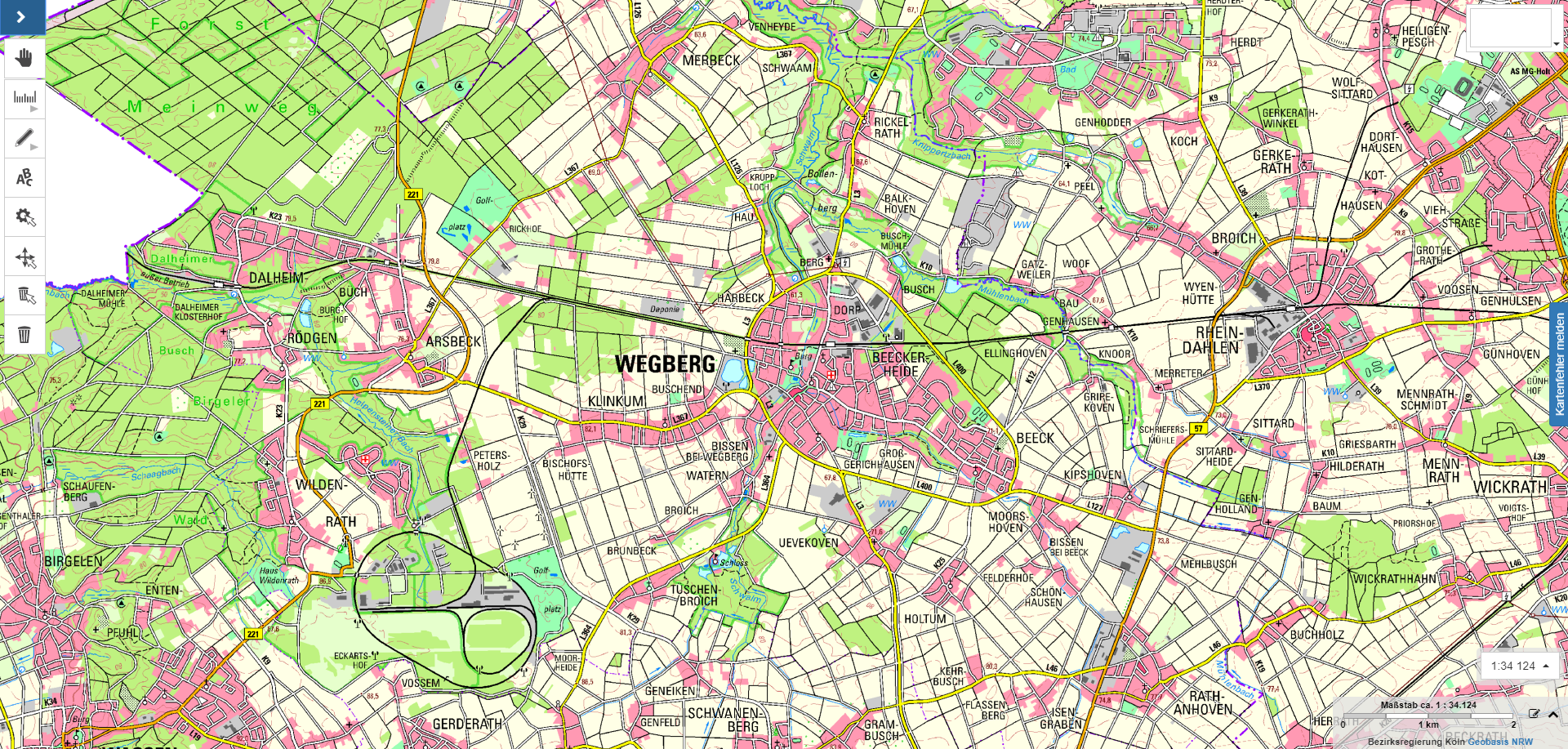

Ausschnitt "Wegberg und Umfeld"
Digitale Topographische Karte - Sammeldienst in Graustufen und in Farbe - WMTS

Für alle auf dieser Seite verwendeten Karten und Kartenauschnitte gilt die Quellengabe:
Land NRW (2019)
Datenlizenz Deutschland - Namensnennung - Version 2.0 (www.govdata.de/dl-de/by-2-0)
Digitale Topographische Karte 1 : 10 000 (DTK10)

Die DTK10 NRW ist eine (digitale) topographische Karte im Maßstab 1 : 10 000 für Nordrhein-Westfalen. Sie wird automatisiert und weitgehend interaktionsfrei aus den Daten des Digitalen Landschaftsmodells NRW und weiteren amtlichen Quellen abgeleitet.

Bei der Herstellung der DTK10 NRW erfolgt eine kartographische Aufbereitung der Quelldaten für den Kartenmaßstab. Hierdurch kann die Topographie der Erdoberfläche besonders detailreich im Maßstab 1 : 10 000 dargestellt werden.

Die in Signaturen wiedergegebenen Objekte und Sachverhalte im Kartenbild der DTK10 NRW weisen dabei eine besonders hohe Lagegenauigkeit auf. Die farbliche Differenzierung gibt zudem die natürlichen Landschaftsgegebenheiten sowie deren Nutzungen und Bebauungen anschaulich wieder.

Durch die automatisierte Herstellung der DTK10 NRW, welche im Wesentlichen interaktionsfrei erfolgt, erhält dieses Kartenwerk eine besonders hohe Aktualität.


DTK10 - 1:10 000 - Übersicht der Karten für den Raum Wegberg

Digitale Topographische Karte 1 : 25 000 (DTK25)

Die DTK25 ist eine (digitale) topographische Karte im Maßstab 1 : 25 000. Sie wird weitgehend automatisiert aus den Daten des Digitalen Landschaftsmodells NRW und weiteren amtlichen Quellen abgeleitet.

Bei der Herstellung der DTK25 erfolgt eine kartographische Aufbereitung der Quelldaten für den Kartenmaßstab. Hierdurch kann die Topographie der Erdoberfläche detailreich im Maßstab 1 : 25 000 dargestellt werden.

Die in Signaturen wiedergegebenen Objekte und Sachverhalte im Kartenbild der DTK25 weisen dabei eine hohe Lagegenauigkeit auf. Die farbliche Differenzierung gibt zudem die natürlichen Landschaftsgegebenheiten sowie deren Nutzungen und Bebauungen anschaulich wieder.

Die DTK25 kann sowohl blattschnittfrei als auch im Standardblattschnitt mit Kartenrahmen und Legende bezogen werden. Die Aktualität beider Bereitstellungsformen kann voneinander abweichen.


DTK25 - Produktangebot


Das Stadtgebiet von Wegberg ist auf der Karte "4803" dargestellt, mit Ausnahme des Ortes Mehlbusch und der östlichen Teile von Kipshoven und Rath-Anhoven, die auf der Karte "4804" zu sehen sind.

Digitale Topographische Karte 1 : 50 000 (DTK50)

Die DTK50 ist eine (digitale) Karte im Maßstab 1 : 50 000. Sie beschreibt abstrakt die Topographie der Erdoberfläche. Sie wird weitgehend automatisiert aus den Daten des Digitalen Landschaftsmodells abgeleitet.

In der DTK50 werden die wesentlichen topographischen Sachverhalte in generalisierter Form dargestellt. So wird beispielsweise in Siedlungsflächen nur noch eine Auswahl bestimmter Gebäude dargestellt. Überörtliche Zusammenhänge und die großräumige Siedlungsstrukturen können so leichter erkannt und mit anderen Fachinformationen überlagert werden.

Neben der Farbausgabe der DTK50 wird auch eine Schwarz-Weiß-Ausgabe mit Einzelgebäudedarstellung angeboten. Auf eine Darstellung von Höhenlinien wird aus Gründen einer besseren Lesbarkeit verzichtet.
Lagegenauigkeit: +/- 20 - 40 m


DTK50 - Produktangebot


Das Stadtgebiet von Wegberg ist auf der Karte "L4902" dargestellt, mit Ausnahme des Ortes Mehlbusch und der östlichen Teile von Kipshoven und Rath-Anhocen, die auf der Karte "L4904" zu sehen sind.

Digitale Topographische Karte 1 : 100 000 (DTK100)

Die DTK100 stellt großräumige topographische Zusammenhänge dar und wird weitgehend durch automatische Generalisierungsverfahren aus dem Basis-DLM abgeleitet.

Die Digitale Topographischen Karte im Maßstab 1 : 100 000 (DTK100) stellt großräumige topographische Zusammenhänge dar. Übersichtlichkeit geht vor Detailgenauigkeit. Deshalb werden die im Basismaßstab erfassten topographischen Objekte generalisiert wiedergegeben. Sie werden zusammengefasst, ausgedünnt und vereinfacht. So werden beispielsweise nicht alle kleinen Stichstraßen dargestellt und mehrere parallele Bahnschienen symbolisch zu wenigen zusammengefasst.

Als kartographische Orientierungsmerkmale dienen vor allem Städte und Gemeinden mit ihrem jeweiligen Namen sowie das Straßen-, Wege- und Gewässernetz. Die Erzeugung der DTK100 erfolgt mittels eines automatisierten Verfahrens direkt aus dem hochgenauen und hochaktuellen Basis-DLM. Die flächendeckende und umfassende Aktualisierung erfolgt im dreijährigen Fortführungsturnus.

Die DTK100 kann sowohl blattschnittfrei als auch im Standardblattschnitt mit Kartenrahmen und Legende bezogen werden. Die Aktualität beider Bereitstellungsformen kann voneinander abweichen.
Die Digitale Topographische Karte 1 : 100 000 liegt für Nordrrhein-Westfalen flächendeckend vor.
Lagegenauigkeit: +/- 50-100 m


DTK 100 - Produktangebot


Das Stadtgebiet von Wegberg ist auf der Karte "C5102" dargestellt.

Quellenangabe: https://www.bezreg-koeln.nrw.de/brk_internet/geobasis/index.html
Mit dem Cursor können Sie die aktuelle Karte mit der digitalen topographischen Karte überblenden.
